Welche Möglichkeiten gibt es, die Luft zirkulieren zu lassen? So wählen Sie Lüftungssysteme für Stahlbauwerkstätten aus

InWerkstattgebäude in Stahlkonstruktion, ist die Auswahl der Lüftungssysteme von großer Bedeutung. Durch den Betrieb von Geräten in Werkstätten entsteht eine große Menge an Abwärme, Wasserdampf und schädlichen Gasen, die die Arbeitsumgebung, die Sicherheit der Arbeitnehmer und die Produktionseffizienz beeinträchtigen. In dieser Ausgabe erfahren Sie, wie Sie eine effektive Luftzirkulation realisieren und die richtigen Lüftungssysteme auswählen.

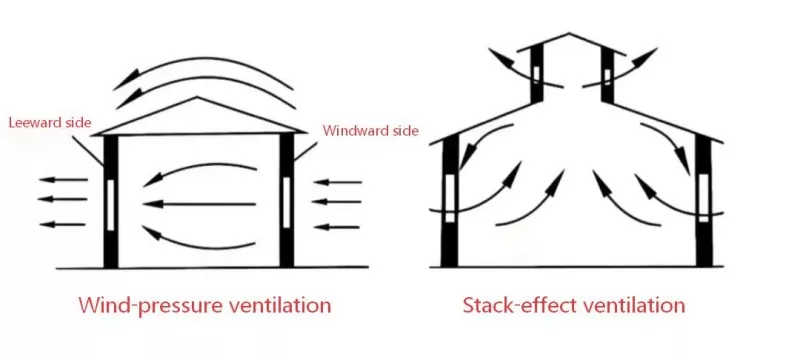

Für Stahlkonstruktionswerkstätten lassen sich Belüftungslösungen in zwei Kategorien einteilen: natürliche Belüftung und mechanische Belüftung. Natürliche Belüftung saugt durch den Kamineffekt Frischluft durch tiefliegende Lufteinlässe an oder treibt den horizontalen Luftstrom durch den Winddruckeffekt an. Es benötigt keinen Strom und ist weit verbreitet. Zu den Hauptformen gehören Lüftungsmonitordächer (Lüftungsoberlichter), Kugelventilatoren (windbetriebene Dachventilatoren) und Seitenwandlüftungsfenster.

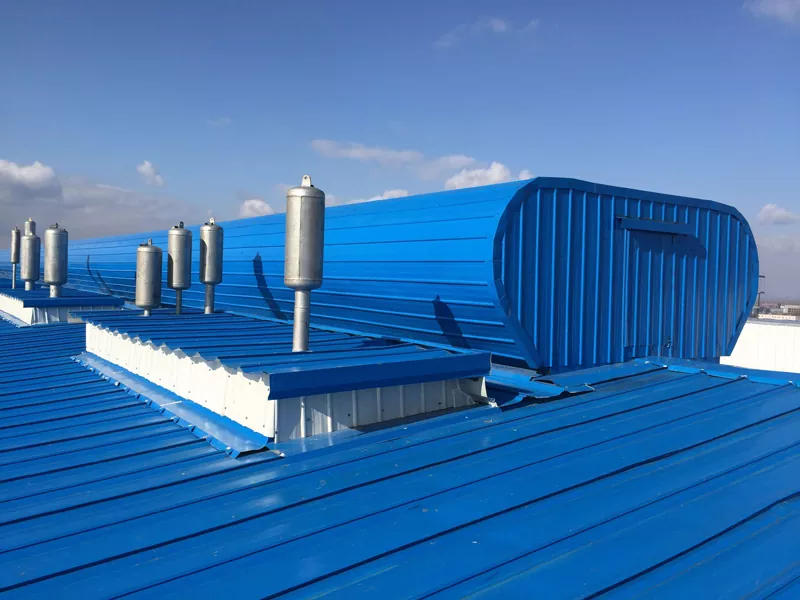

Belüftende Monitordächer (Lüftungsoberlichter)

Lüftungsmonitordächer (Lüftungsoberlichter) sind die am häufigsten eingesetzten Dachlüftungsgeräte für große Stahlbauwerkstätten. Sie bestehen hauptsächlich aus Stahlkonstruktionsrahmen, profilierten farbigen Stahlblechen/GFK-Tageslichtpaneelen und werden auf Dachfirsten oder -schrägen installiert. Sie realisieren einen Luftaustausch durch Kamineffekt und Winddruckeffekt und zeichnen sich durch eine einfache Struktur, keinen Stromverbrauch, eine verfügbare Tageslichtfunktion und eine lange Lebensdauer aus. Mittlerweile werden Lüftungsmonitordächer hauptsächlich in stromlinienförmige (gekrümmte) Typen und schlanke Typen unterteilt. Ersteres eignet sich für großflächige Werkstätten mit hoher Temperatur und hoher Luftfeuchtigkeit, letzteres für Szenarien mit eingeschränkter Gebäudehöhe oder geringer Dachtragfähigkeit. Lüftungsoberlichter können auch in offene und bedienbare Oberlichter eingeteilt werden. Der offene Typ bietet einen ungehinderten Durchgang und ein großes Belüftungsvolumen, weist jedoch eine schlechte Regenschutzleistung auf. Der Typ mit bedienbarem Verschluss ist mit elektrischen Dämpfern zur Regulierung der Belüftungskapazität ausgestattet und eignet sich für Wärmedämmzonen in kalten Regionen im Winter.

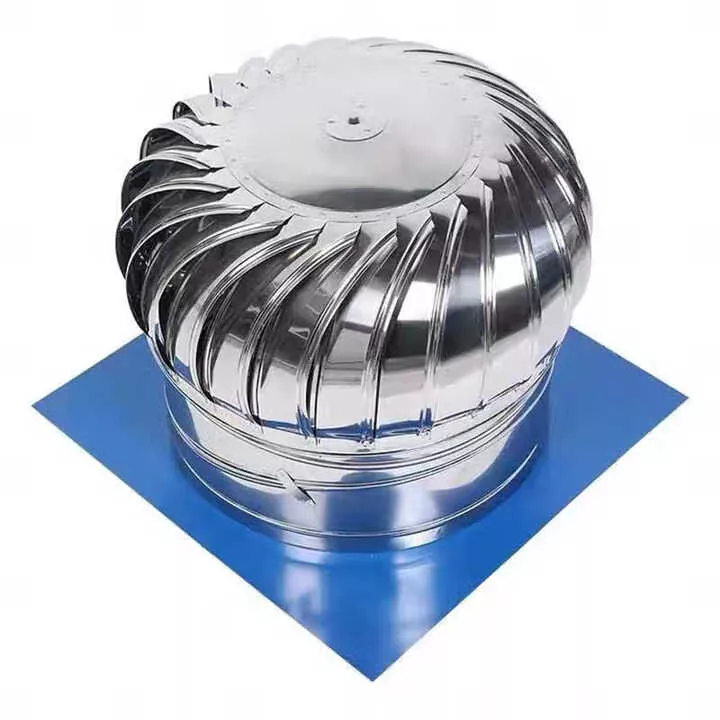

Kugelventilator (windbetriebener Dachventilator)

Kugelventilatoren (windbetriebene Dachventilatoren) sind gängige kleine Dachlüftungsgeräte. Sie bestehen hauptsächlich aus Turbinenköpfen aus Edelstahl, winkelverstellbaren Rohrstücken und wasserdichten Grundplatten mit begrenzter Belüftungseffizienz.

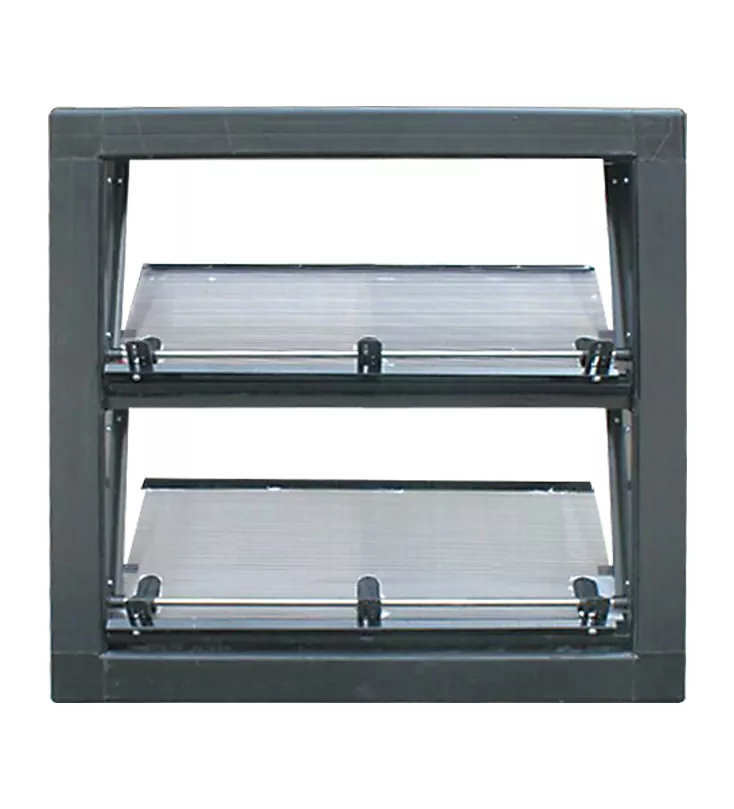

Belüftungsfenster an der Seitenwand

Seitenwandlüftungsfenster sind auf Stahlsäulen angebrachte Lüftungsöffnungen. Über den Fenstern sind auskragende Balken und Eindeckbleche angebracht, die als Regenschutz und zur Entwässerung dienen. Ihre Kernvorteile sind hohe Flexibilität, verfügbare Tageslichtfunktion und großvolumiger Luftaustausch. Die Höhengestaltung der Lufteinlässe ist von entscheidender Bedeutung, und für verschiedene Jahreszeiten müssen unterschiedliche Höhen berücksichtigt werden.

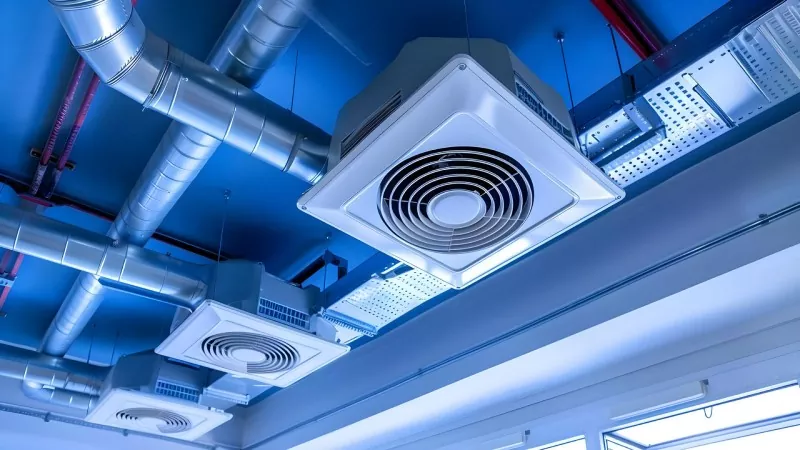

Unter mechanischer Belüftung versteht man einen erzwungenen Luftaustausch, der durch mechanische Geräte angetrieben wird, die an jeder Position zur aktiven Luftabfuhr und Luftzufuhr installiert werden können. Wenn die natürliche Belüftung nicht ausreicht, kommen in der Regel mechanische Lüftungsgeräte zum Einsatz, dazu gehören vor allem Verdunstungsluftkühler, industrielle Deckenventilatoren mit großem Durchmesser, Unterdruckventilatoren, Radialventilatoren und Axialventilatoren.

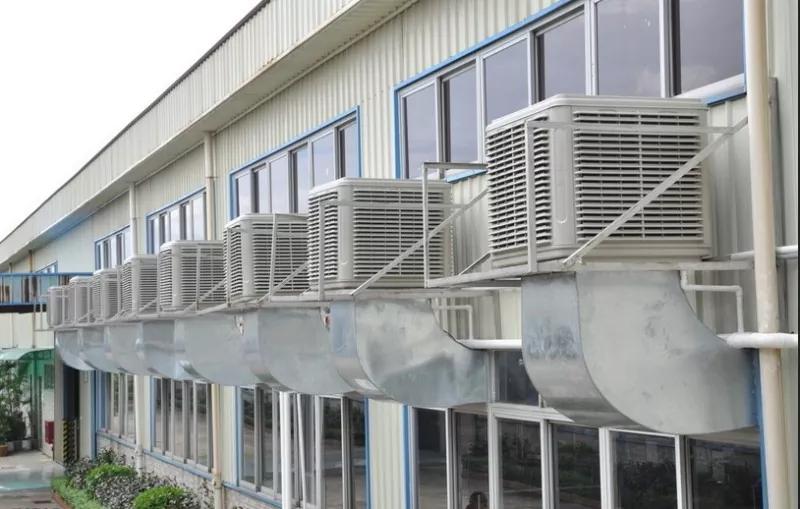

Verdunstungsluftkühler

Verdunstungsluftkühler realisieren die Kühlung durch Nutzung des wärmeabsorbierenden Prinzips der Wasserverdunstung und eignen sich für die Gesamtkühlung großflächiger Werkstätten.

Industrieller Deckenventilator mit großem Durchmesser

Industrielle Deckenventilatoren mit großem Durchmesser mischen mithilfe riesiger Ventilatorblätter heiße und kalte Luft zwischen oberen und unteren Schichten und verringern so den Temperaturunterschied, um das Problem der Temperaturschichtung in Werkstätten mit Stahlkonstruktion zu lösen.

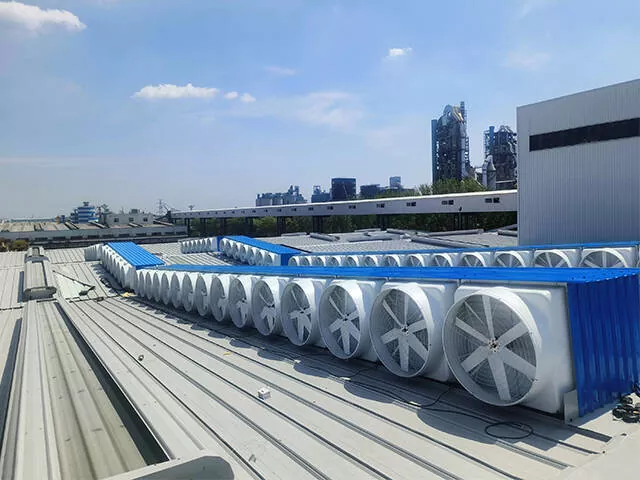

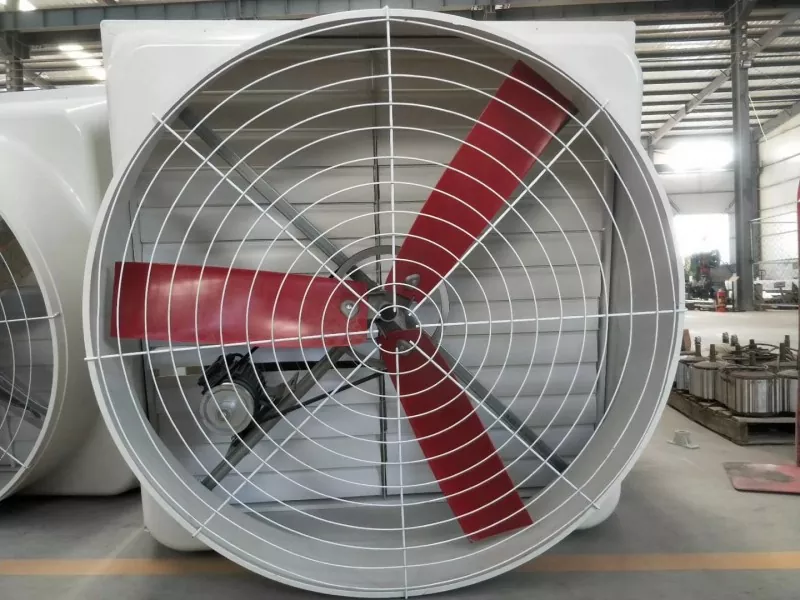

Unterdruckventilator

Unterdruckventilatoren sind Geräte, die auf einer Seite von Werkstätten installiert werden. Sie zwingen die Abluft dazu, im Innenbereich eine Unterdruckzone zu erzeugen, die den natürlichen Zustrom von Außenluft fördert. Zu ihren Hauptvorteilen zählen ein gründlicher Luftaustausch, eine geringe Anfangsinvestition und ein geringer Betriebsenergieverbrauch.

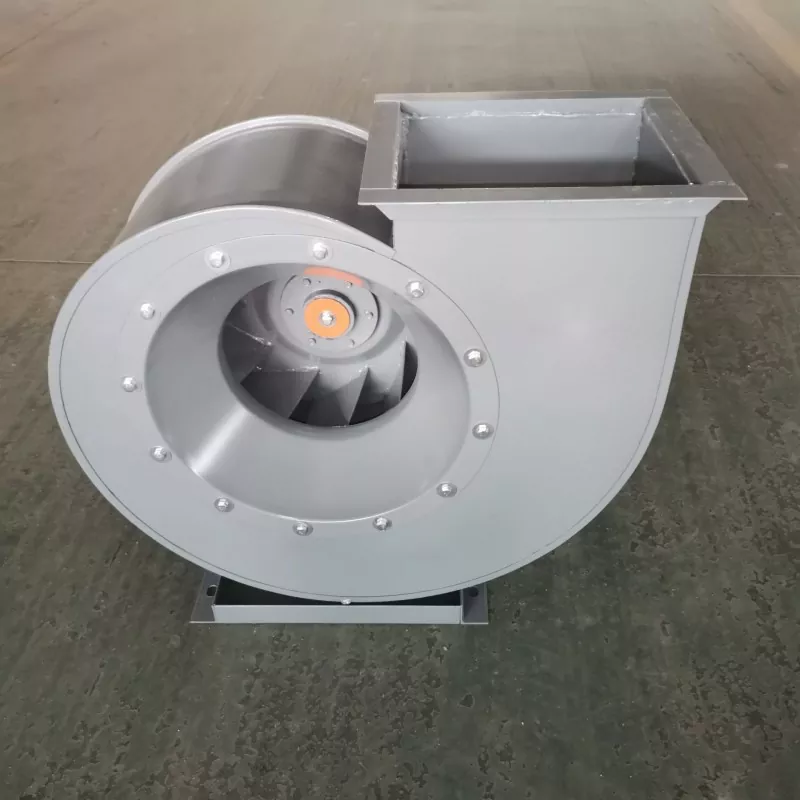

Radialventilator

Radialventilatoren arbeiten mit schnell rotierenden Laufrädern am Gas und erhöhen den Gasdruck durch die Zentrifugalkraft für den Luftaustausch erheblich. Sie eignen sich für Lüftungssysteme, die Gas über große Entfernungen an bestimmte Stellen transportieren.

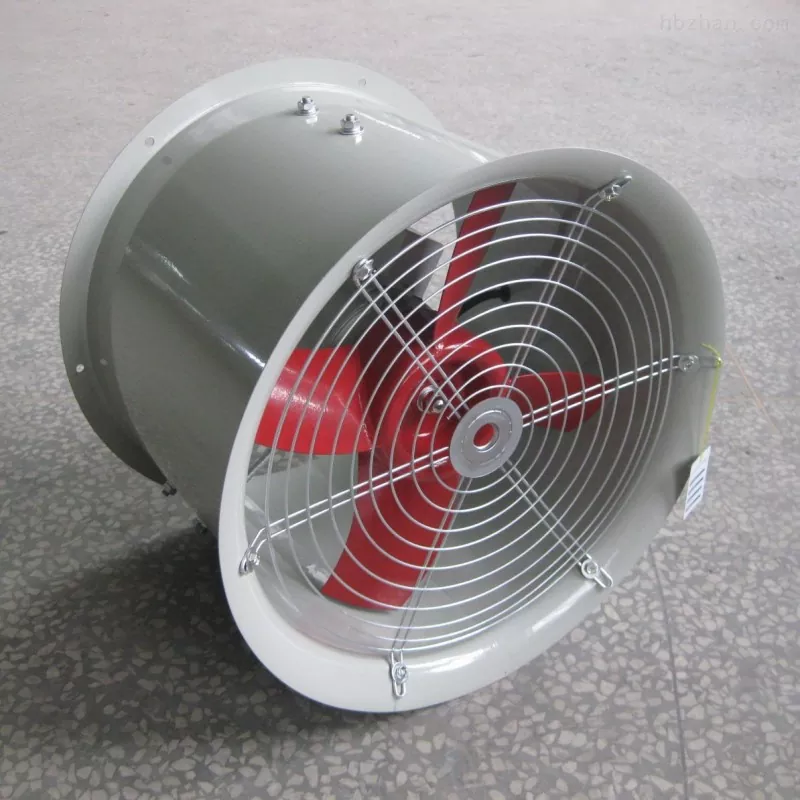

Axialventilator

Axialventilatoren sind mechanische Geräte, bei denen Gas in axialer Richtung ein- und ausströmt. Sie zeichnen sich durch große Luftvolumen, niedrigen Druck, einfache Struktur und flexible Installation aus.

Die Auswahl der Lüftungssysteme für Stahlbauwerkstätten ist nicht festgelegt. In praktischen Projekten wird üblicherweise eine kombinierte Lösung aus natürlicher Belüftung als primärer Maßnahme und zusätzlicher mechanischer Belüftung eingesetzt, die den Belüftungsbedarf decken und gleichzeitig den betrieblichen Energieverbrauch effektiv steuern kann.
