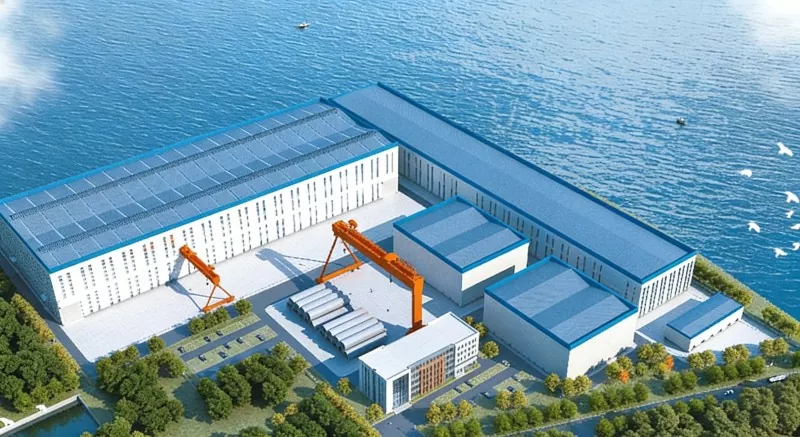

Offshore-Windkraftfabrik mit Stahlkonstruktion

Stahlkonstruktionen für Offshore-Windkraftfabriken beziehen sich auf Schwerindustriefabriken, die speziell für die Herstellung von Offshore-Windkraftanlagen konzipiert sind. Ihre Hauptstruktur besteht aus Stahl und sie befinden sich normalerweise in Küstenhäfen oder Docks, um den Produktions-, Montage- und Transportbedarf extrem großer und schwerer Komponenten zu decken.

Unser chinesisches Werk hat Stahlkonstruktionslösungen für mehrere Offshore-Windkraftprojekte bereitgestellt und ist einer der qualitativ hochwertigen Stahlkonstruktionslieferanten in China.

Strukturelle Form

● Schwere Stahlfachwerkkonstruktion: Dies ist die häufigste Strukturform.

● Schwerer Portalrahmen: Geeignet für allgemeine Fertigungs- oder Montagewerkstätten.

● Stahlfachwerk- und Netzrahmenkonstruktionen: Wird für Fabriken mit extrem großen Spannweiten oder mit Spezialfunktionen verwendet.

Korrosionsbeständiges und windbeständiges Design

● Korrosionsschutzsystem: Da diese Industriegebäude in der Nähe des Ozeans errichtet werden, ist die Umgebung relativ feucht und es herrschen extremere Wetterbedingungen. Bei der Oberflächenbehandlung von Stahl wird ein starkes Korrosionsschutzbeschichtungssystem verwendet.

● Windwiderstand: Das Gebäude selbst muss gemäß den Windlaststandards von 50 oder 100 Jahren einmal pro Jahrhundert in Küstengebieten entworfen werden, um die strukturelle Sicherheit bei extremen Wetterbedingungen zu gewährleisten.

Die strukturellen Komponenten des Produkts

Hauptstruktur

● Normalerweise werden Gitterstahlstützen verwendet. Für Offshore-Windkraftanlagen mit Stahlkonstruktion und großer Höhe und schwerer Kranlast weisen Gitterstahlsäulen eine größere Biegefestigkeit auf und können das Gewicht des Säulenkrans tragen.

Kranträgersystem

● Bei Kranträgern werden in der Regel hochfeste geschweißte I-Träger mit massivem Steg verwendet, wobei die Streckgrenze häufig 355 Pa oder 390 Pa erreicht.

Unterstützungssystem

● Zwischensäulenstützen können aus H-förmigem Stahl, Winkelstahl und Rundrohren, meist in X-förmiger Form, hergestellt werden.

● Zur Übertragung der Horizontalkräfte des Daches werden auf dem Dach horizontale Stützen angeordnet.

● Das System wird üblicherweise an der Spitze der Stützen angeordnet, um die Stabilität der Kräfte zwischen den Stahlrahmen zu gewährleisten.

Gehäusestruktur

● Pfetten bestehen normalerweise aus hochfrequenzgeschweißtem H-förmigem Stahl oder C-förmigem Stahl.

● Wandträger bestehen meist aus H-förmigem Stahl oder großem C-förmigem Stahl und werden durch Schieben verbunden, um sich an die seitliche Verformung der Hauptstruktur unter Windlast oder Temperatureinflüssen anzupassen.

Parameter (Spezifikation)

Produktkoffer

Das große Megawatt-Offshore-Windkraftprojekt Lishan, an dem EIHE Steel Structure gemeinsam beteiligt war, ist das größte einzelne Offshore-Windkraftprojekt mit Preisparität in China und der größte Offshore-Windkraft-Cluster in Nordchina. Es liegt im südlichen Meeresgebiet der Stadt Lishan, Stadt Weihai, Provinz Shandong. Das gesamte Projekt ist in zwei unabhängige Standorte, U1 und U2, mit einer installierten Gesamtleistung von 150 Megawatt (1,5 GW) unterteilt.
