Montage der Stahlkonstruktion vor Ort + integrierter Hebebau-Workflow + wichtige Überlegungen

Einführung:InStahlkonstruktionsbau„Bodenmontage + integrierter Schwerkran-Hebevorgang“ (Zusammenbau der Struktur vollständig am Boden und Anheben als einzelne Einheit mit schweren Kränen) ist eine der kostengünstigsten, sichersten und qualitätskontrollierten Baumethoden, die heute verfügbar sind.

Verglichen mit der „losen Montage in großer Höhe“ (Zusammenbau von Komponenten Stück für Stück hoch in der Luft) reduziert diese Methode gefährliche Arbeiten in der Höhe erheblich, senkt die Fehlerquote beim Schweißen und kontrolliert effektiv strukturelle Verformungen. Es erfordert jedoch eine sorgfältige Vorbereitung des Geländes, einen hochpräzisen Aufbau der Montagevorrichtung, strenge Berechnungen der Hebetechnik sowie eine einwandfreie Signalisierung und Steuerung vor Ort.

Nachfolgend finden Sie einen umfassenden und standardisierten technischen Leitfaden fürStahlkonstruktion vor OrtMontage und integriertes Heben – strukturiert mit klaren Arbeitsabläufen und praktischen, unkomplizierten technischen Anforderungen zum einfachen Nachschlagen.

I. Kernüberblick über die Konstruktionsmethode

Logik des Bauablaufs: Werksseitige Vorfertigung von Stahlbauteilen in Abschnitten → Bodenmontage vor Ort auf Vorrichtungen → Schweißkorrektur, Schweißnahtprüfung (NDT) und Lackausbesserung → Einteiliges, integriertes Heben in Position → Befestigung und strukturelle Ausrichtung.

Hauptvorteile

•  Durchgängig bodengestützte Arbeit: Primäre Arbeiten werden am Boden durchgeführt, wodurch das Sturzrisiko und die Gefahren in großer Höhe drastisch reduziert werden.

•  Kontrollierbare Qualität: Montage, Schweißen und Ausrichtung finden in einer stabilen, zugänglichen Bodenumgebung statt, was höchste Präzision und Verarbeitungsqualität gewährleistet.

•  Hohe Baueffizienz: Schweißen und Schrauben in großer Höhe werden minimiert, was den Baufortschritt erheblich beschleunigt.

Einschränkungen

•  Großer Montagebereich erforderlich: Erfordert einen geräumigen, ebenen und gut verdichteten Bodenbereich für die Montage vor Ort.

•  Schweres Gerät und strenge Kontrollen: Erfordert schwere Hebekräne und strenge technische Berechnungen für Hebebedingungen und Bodentragfähigkeit.

Anwendbare Szenarien

Bau einer Stahlkonstruktion im FreienB. großspannige Stahlträger, Dachstahlmodule, mehrfeldrige Stahlrahmen und schwere Kranträgerbaugruppen.

II. Vollständiger standardisierter Bauablauf

Standardprozessablauf: Bauvorbereitung → Nivellierung und Verdichtung des Standorts → Einrichtung und Abnahme der Montagevorrichtung → Komponentenannahme und erneute Inspektion → Bodenmontage → Schweißarbeiten → Schweißprüfung (NDT) und Ausbesserung der Korrosionsschutzfarbe → Hebeösen- und Rigging-Setup → Probehubtest → Formales integriertes Heben → Feineinstellung der Positionierung und vorübergehende Befestigung → Erneute Überprüfung der Gitterachsen und Höhe → Permanente Verbindung und Befestigung → Entfernung der Takelage → Projekt Abnahme → Montagevorrichtung Demontage

1. Bauvorbereitung im Frühstadium (kritischster Schritt)

Bei unzureichender Vorbereitung kann es beim Zusammenbau und Heben leicht zu strukturellen Verformungen, Umkippen oder Maßfehlern kommen. Konzentrieren Sie sich strikt auf diese 4 Kernaufgaben:

•  Planen Sie zuerst: Bereiten Sie ein spezielles Hebeschema vor. Für risikoreiche, überkritische Operationen sind eine Expertenprüfung und eine formelle Genehmigung obligatorisch. Führen Sie detaillierte technische Berechnungen für Kranbetriebsbedingungen, Elementbelastung, Bodentragfähigkeit und Hebepunktlasten durch.

•  Material- und Dokumentenüberprüfung: Überprüfen Sie Werkskonformitätszertifikate, Werkstestberichte (MTR), Aufzeichnungen über zerstörungsfreie Werksprüfungen (NDT) und Maßüberprüfungsblätter. Vermeiden Sie strikt, dass nicht konforme Komponenten auf die Baustelle gelangen.

•  Standortlayoutplanung: Legen Sie eindeutig separate Zonen für die Komponentenlagerung, Bodenmontagearbeiten und Kranfahrt/Auslegerpositionierung fest. Bei weichen Bodenfundamenten den Boden ausheben und durch feste Hinterfüllung ersetzen, verdichten und den Boden im Voraus pflastern/härten.

•  Personalsicherheitsunterweisung: Schweißer, Kranführer, Signalgeber und Monteure müssen über gültige Qualifikationszertifikate verfügen. Führen Sie gründliche Sicherheits- und technische Unterweisungen für alle Arbeitnehmer durch und klären Sie die individuellen Verantwortlichkeiten und Sicherheitsverbote.

2. Aufbau und Abnahme der Montagevorrichtung

Die Montagevorrichtung (Bodenstützrahmen) ist für die Montagegenauigkeit unerlässlich. Selbstmontagen oder minderwertige Behelfsgerüste sind strengstens untersagt!

•  Standard-Baustahl verwenden: Stellen Sie Vorrichtungen aus Stahlprofilen nach nationalem Standard her, um ausreichende Steifigkeit und Stabilität zu gewährleisten und Bodensetzungen, strukturelle Durchbiegungen oder Erschütterungen nach der Belastung zu verhindern.

•  Präzise Absteckung und Positionierung: Richten Sie Hilfslinien genau aus; Kontrollieren Sie streng die Gitterachsen, die Höhe und die Ebenheit. Bauen Sie bei Bauteilen mit großer Spannweite gemäß den Konstruktionsspezifikationen eine Vorwölbung (eine absichtliche Aufwärtskurve) ein, um einem künftigen Durchhängen unter Betriebslasten entgegenzuwirken.

•  Gezielte Inspektion und Freigabe: Nach Abschluss der Einrichtung der Vorrichtung muss eine spezielle Inspektion durchgeführt werden. Erfassen und archivieren Sie alle Dimensions-, Höhen- und Ebenheitsmessungen. Die Vorrichtung darf nur nach formeller Freigabe verwendet werden

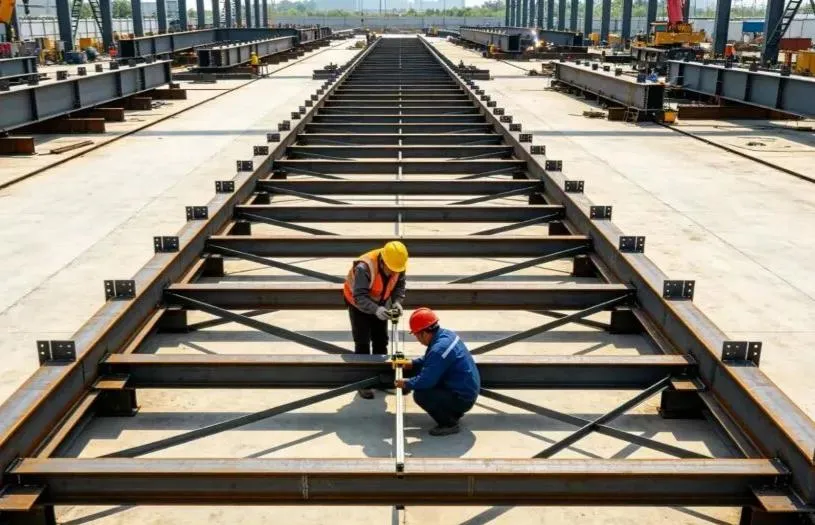

3. Komponentenlieferung und Bodenmontage

Die Bodenmontage ist der Schlüsselprozess zur Kontrolle der Gesamtstrukturqualität. Präzise Kontrolle ist unerlässlich:

•  Inbound-Komponenteninspektion: Überprüfen Sie jede Komponente bei der Ankunft auf Aussehen, Transportverformung, Schutzbeschichtungen und Ausrichtung der Schraubenlöcher. Vor der Montage eventuelle kleinere Verformungen begradigen und korrigieren.

•  Positionierung und Einstellung der Vorrichtung: Nachdem Sie die Komponenten auf der Vorrichtung angebracht haben, verwenden Sie hydraulische Heber und Abspannseile, um die Spannweite, die Achsenlinien, die Höhe, den Wurzelspalt (Verbindungspassungsspalt) und die vertikale Ausrichtung genau einzustellen und streng zu kontrollieren.

•  Heftschweißen durch zertifizierte Schweißer: Zertifizierte Schweißer müssen Heftschweißen (temporäre Halteschweißungen) durchführen. Die Länge der Heftnaht und die Kehlnahtgröße müssen den technischen Standards entsprechen und Porosität, Risse und andere Schweißfehler verhindern.

•  Symmetrisches Schweißen und Spannungsabbau: Formales Schweißen muss strikt den Prinzipien des „symmetrischen Schweißens“ und des „Rückschrittschweißens“ (Schweißen in kurzen abwechselnden Abschnitten) folgen, um thermische Spannungen gleichmäßig abzubauen und Verformungen zu minimieren. Führen Sie bei dicken Stahlblechen strikte Vorwärm- und Zwischendurchgangstemperaturkontrollen durch.

•  Überprüfung nach der Montage: Messen Sie nach Abschluss der Montage die Gesamtabmessungen, Sturzwerte und seitliche Geradheit noch einmal gründlich, um die vollständige Einhaltung der technischen Vorschriften und Konstruktionszeichnungen sicherzustellen.

4. Schweißnahtprüfung und Ausbesserung des Korrosionsschutzlacks

•  Zerstörungsfreie Prüfung (NDT): Führen Sie Ultraschallprüfungen (UT) oder Radiographieprüfungen (RT) gemäß den Designspezifikationen durch. Jede nicht konforme Schweißnaht muss vollständig ausgehöhlt, neu geschweißt und erneut getestet werden, bis die Qualität zu 100 % erreicht ist.

•  Schweißnahtreinigung und Neulackierung: Schleifen Sie Schweißverbindungen glatt, entfernen Sie Rost, Schlacke und Spritzer und tragen Sie umgehend eine passende Korrosionsschutzgrundierung und Deckschicht auf, um ein kontinuierliches und intaktes Schutzbeschichtungssystem zu gewährleisten.

•  Oberflächenschutz: Schützen Sie hochfeste Bolzenreibungskontaktflächen, Bolzenlöcher und fertige Lackschichten vor Schweißspritzern, Fett-/Ölverunreinigungen und mechanischen Kratzern.

5. Hebepunkte und Auswahl der Takelage

Sicherheitsregel für das Anheben des Kerns: Verändern Sie niemals Hebepunkte ohne Genehmigung, mischen Sie niemals nicht zusammenpassende Takelagen und setzen Sie Komponenten niemals unzulässigen Kräften aus.

•  Konzipierte Hebeösen verwenden: Verwenden Sie immer vorgefertigte, werkseitig gefertigte Hebeösen (Pad-Augen). Nicht genehmigtes Schweißen oder Bohren von Löchern für provisorische Hebepunkte vor Ort ist strengstens untersagt. Alle Schweißnähte der Hebeösen müssen einer 100%igen ZfP-Prüfung unterzogen werden.

•  Berechnung der Rigging-Kapazität: Wählen Sie Stahldrahtseile, Schäkel und Hebeschlingen ausschließlich auf der Grundlage berechneter Lasten aus und berücksichtigen Sie dynamische Lastsicherheitsfaktoren. Überladung ist strengstens untersagt.

•  Eckenschutz: Installieren Sie Eckenschutz (Weichmacher/Kantenschutz) an allen scharfen Ecken und Kanten der Stahlelemente, um zu verhindern, dass Drahtseile geschnitten oder beschädigt werden.

•  Vorübergehende Verstärkung: Fügen Sie temporäre Aussteifungsstreben/-elemente zu strukturell schlanken oder dünnwandigen Abschnitten (z. B. langen Trägern) hinzu, um ein Verdrehen, Knicken oder lokale Verformung beim Heben zu verhindern.

6. Probehubtest (darf niemals übersprungen werden)

Der Probelift ist die letzte Schutzbarriere gegen Hebeunfälle.

•  Anheben und Schweben: Heben Sie die Komponente sanft 200–300 mm von der Montagevorrichtung weg und halten Sie sie 5 bis 10 Minuten lang in der Luft.

•  Umfassende Inspektion: Überprüfen Sie gründlich: Lastbedingungen an den Hebepunkten, Verformung der Takelage, allgemeine und lokale Durchbiegung der Elemente, Stabilität des Krans, Bodensetzung unter den Auslegern sowie etwaige Störungen oder Hängenbleiben an der Vorrichtung.

•  Sofortiges Absenken bei Unregelmäßigkeiten: Wenn ungewöhnliche Geräusche, Strukturverzerrungen oder übermäßige Bodensetzungen beobachtet werden, senken Sie die Komponente sofort wieder auf die Vorrichtung ab. Die formelle Hebung darf erst nach Genehmigung der Korrekturmaßnahmen erfolgen.

7. Heben, Positionieren und vorübergehendes Sichern der gesamten Baugruppe

•  Einheitliche Einzelperson-Signalisierung: Operationen müssen von einem einzelnen ernannten Signalisierungskommandanten mithilfe standardisierter Handzeichen und Sprachbefehle geleitet werden. Signalisierung durch mehrere Personen und chaotischer Betrieb sind strengstens untersagt.

•  Reibungslose Kranbewegungen: Das Heben, Schwenken (Schwenken) und Wippen (Abheben des Auslegers) muss durchgehend gleichmäßig und langsam erfolgen. Vermeiden Sie abrupte Stopps, scharfe Kurven oder Stoßbelastungen. Das Bodenpersonal muss Fangleinen (Führungsseile) verwenden, um die Ausrichtung der Komponente zu stabilisieren und eine Kollision mit bestehenden Strukturen zu verhindern.

•  Positionierung und sofortige vorübergehende Unterstützung: Sobald Sie auf den permanenten Stützen sitzen, können Sie die Rasterachsen, die Höhe und die vertikale Lotgenauigkeit präzise anpassen. Installieren Sie sofort provisorische Stützstreben und ziehen Sie die Abspannseile fest.

•  Kernsicherheitsrote Linie: Lassen Sie den Kranhaken niemals los, bis derStahlkonstruktionbildet ein stabiles, selbsttragendes Struktursystem.

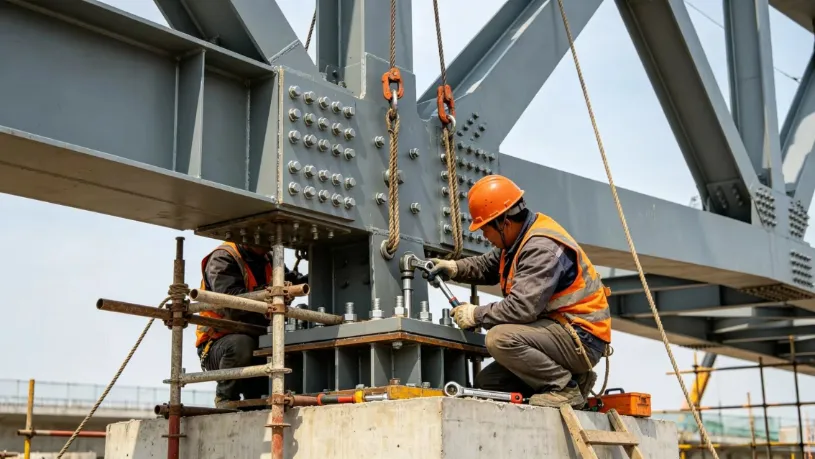

8. Dauerhafte Anschluss- und Endarbeiten

•  Hochfeste Schrauben zuerst: Priorisieren Sie hochfeste Schraubenverbindungen. Halten Sie sich strikt an die zweistufige Anzugsreihenfolge: „Anfangsanzug → Endanzug mit Drehmoment“. Markieren Sie jede Schraube nach dem endgültigen Anziehen deutlich, um zu verhindern, dass Schrauben vergessen, locker oder zu fest angezogen werden.

•  Verbindungsschweißen vor Ort: Führen Sie vor Ort Stumpf- und Verbindungsschweißungen in mehreren Lagen durch und führen Sie unmittelbar nach Abschluss eine zerstörungsfreie Prüfung (NDT) durch.

•  Gesamtstrukturelle Neumessung: Messen Sie alle Gesamtabmessungen, Höhen und Durchbiegungswerte erneut. Sobald die Konformität bestätigt ist, demontieren Sie Hebezeuge, provisorische Stützen und die Bodenmontagevorrichtung sicher.

•  Beschichtungsreparatur und Übergabe: Reparieren Sie alle beschädigten Korrosions- und Brandschutzbeschichtungen in den betroffenen Bereichen, um die fertige Installation abzuschließen.

III. Kritische Vorsichtsmaßnahmen vor Ort (wichtigste Fallstricke, die es zu vermeiden gilt)

1. Qualitätskontrollpunkte für die Montage

•  Festes Fundament der Vorrichtung: Der Boden unter der Montagevorrichtung muss fest, verdichtet und eben sein. Um ungleichmäßige Setzungen zu vermeiden, sind bei Regenwetter Montagearbeiten auf weichem oder durchnässtem Untergrund strengstens untersagt.

•  Strikte Kontrolle der Vorkrümmung: Stellen Sie die Vorkrümmung (absichtliche Aufwärtskrümmung) für Bauteile mit großer Spannweite entsprechend den Entwurfswerten genau ein. Überprüfen Sie die Maße vor und nach der Montage noch einmal, um ein Durchhängen nach unten nach dem Aufbau zu verhindern.

•  Einschränkungen beim Schweißen bei schlechtem Wetter: Stellen Sie das Schweißen im Freien bei starkem Wind, Regen, Schnee oder Minustemperaturen sofort ein. Stellen Sie sicher, dass feuchte Stahloberflächen gründlich mit Heizbrennern getrocknet werden, bevor Sie mit dem Schweißen fortfahren.

•  Hochfeste Bolzenreibungsflächen schützen: Schützen Sie die Bolzenkontaktreibungsflächen strikt. Schleifen, Ölverschmutzung oder Verbrennungen durch Schweißspritzer sind strengstens untersagt, um sicherzustellen, dass der Schlupfkoeffizient den technischen Standards entspricht.

2. Obligatorische rote Sicherheitslinien beim Heben

•  Wetterverbote: Das Heben ist bei starkem Wind mit Stärke 6 und mehr (Windgeschwindigkeit ≥ 10,8 m/s), dichtem Nebel, starkem Regen oder unzureichender Nachtbeleuchtung strengstens verboten.

•  Kranauslegerunterstützung: Kranausleger müssen vollständig durch dicke Lastverteilungsplatten aus Stahl auf festem, geprüftem Boden abgestützt werden, um ein Umkippen des Krans oder ein Durchschlagen der Ausleger zu verhindern.

•  Starre Sicherheitsausschlusszone: Richten Sie innerhalb des Arbeitsradius des Krans eine starre Barriere und eine freie Sperrzone ein. Unbefugtem Personal ist es strengstens untersagt, den Bereich zu betreten, zu durchqueren oder sich dort aufzuhalten.

•  Inspektion der Takelage vor der Schicht: Überprüfen Sie vor jeder Arbeitsschicht alle Hebezeuge, Takelage-Hardware und Drahtseile. Ersetzen Sie den Draht sofort, wenn gebrochene Drahtlitzen, übermäßiger Verschleiß oder Knicke/Verformungen die zulässigen Grenzwerte überschreiten.

3. Häufige Risiken und vorbeugende Maßnahmen

•  Übermäßige Bauteilverformung: Stellen Sie die Konstruktionswölbung vorein, fügen Sie temporäre Verstärkungsstreben hinzu, befolgen Sie symmetrische Schweißsequenzen und führen Sie vollständige Lastprüfungen im Hebezustand durch.

•  Fehler beim Herausreißen der Hebeösen: Führen Sie eine spezielle Konstruktionskonstruktion für Hebeösen durch, stellen Sie eine vollständige Durchschweißung mit 100 % zerstörungsfreier Prüfung sicher und verbieten Sie strikt nicht genehmigte provisorische Hebepunkte.

•  Bodensetzung oder -kippen des Krans: Überprüfen und härten Sie den Boden im Voraus, platzieren Sie schwere Stahlplatten unter den Auslegern und überwachen Sie die Bodensetzung während des Probehubs.

•  Strukturelle Instabilität nach der Platzierung: Installieren Sie umgehend Abspannseile und provisorische Stützstreben und halten Sie sich dabei strikt an den Grundsatz: „Kranhaken niemals lösen, bevor die Struktur gesichert ist.“

•  Minderwertige hochfeste Schrauben: Schützen Sie Reibungskontaktflächen streng, wenden Sie standardisierte Anzugsverfahren mit Drehmoment an und überprüfen und kennzeichnen Sie jede einzelne Schraube nach Fertigstellung.

IV. Zusammenfassung

Die zentrale Managementlogik vonMontage der Stahlkonstruktion vor Ortund integriertes Heben kann wie folgt zusammengefasst werden: präzise Bodenmontage, starre Vorrichtungssteuerung, strenge Hebeberechnung, sanftes und gleichmäßiges Heben und niemals Lösen des Hakens vor dem Sichern.

Durch die strikte Verwaltung der vier kritischen Säulen – Vorrichtungsqualität, Schweißverformung, Hebelastbedingungen und vorübergehende Strukturstabilität – können die häufigsten Konstruktionsfehler und Sicherheitsunfälle verhindert werden, wodurch eine sichere, zuverlässige und effiziente Lösung für den Stahlbau mit großen Spannweiten bereitgestellt wird.
