Vollständiger Leitfaden für Stahlbauteile: Sekundärelemente und Verbindungsdetails

In der vorherigen Ausgabe wurden die Details und Layoutzeichnungen der primären tragenden Elemente sowie der Aussteifungs- und Stabilitätselemente dargestelltStahlkonstruktionKomponenten. Diese Sitzung wird mit der Einführung von Neben- und Anbaukomponenten sowie Verbindungen und Strukturbeschlägen fortgesetzt. Nachfolgend finden Sie Beschreibungen typischer Anordnungspositionen und vollständige Listen aller Komponenten in Stahlgebäuden.

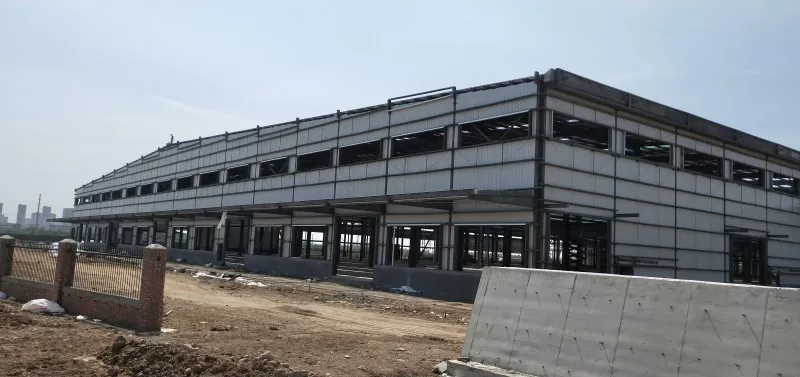

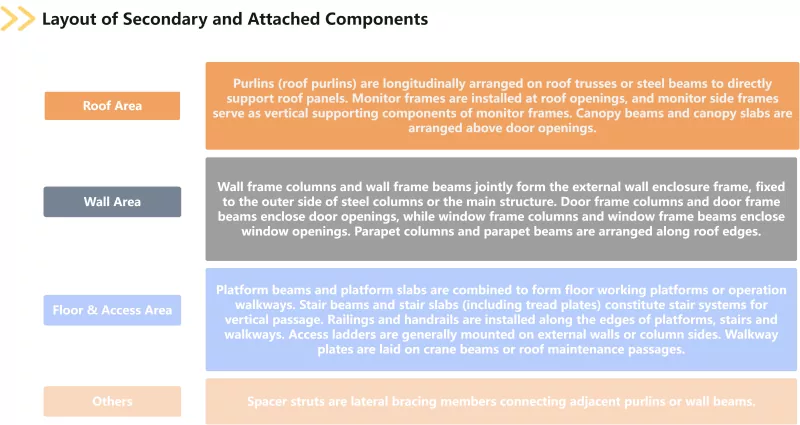

Zu den sekundären und angebauten Komponenten gehören Pfetten, Wandrahmensäulen, Wandrahmenbalken, Monitorrahmen, Monitorseitenrahmen, Treppenbalken, Treppenplatten, Plattformbalken, Plattformplatten, Geländer, Handläufe, Zugangsleitern, Gehwegplatten und Abstandsstreben, Türrahmensäulen, Türrahmenbalken, Fensterrahmensäulen, Fensterrahmenbalken, Vordachbalken, Vordachplatten, Brüstungssäulen und Brüstungsbalken. Pfetten werden in Dachpfetten und Wandpfetten unterteilt, während Treppenplatten Trittplatten abdecken. Neben- und Anbauteile übernehmen Gebäudefunktionen wie Einfriedung, Durchgang, Tageslicht und Belüftung und übertragen Windlasten, Schneelasten und andere Lasten auf die Hauptkonstruktion. Sie sind unverzichtbare Teile, die die Integrität und Servicefunktionen von Stahlgebäuden gewährleisten.

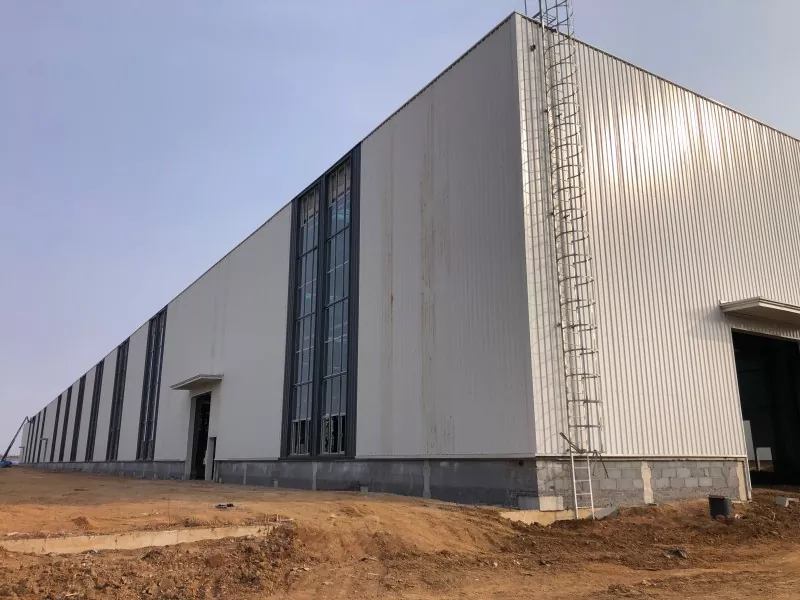

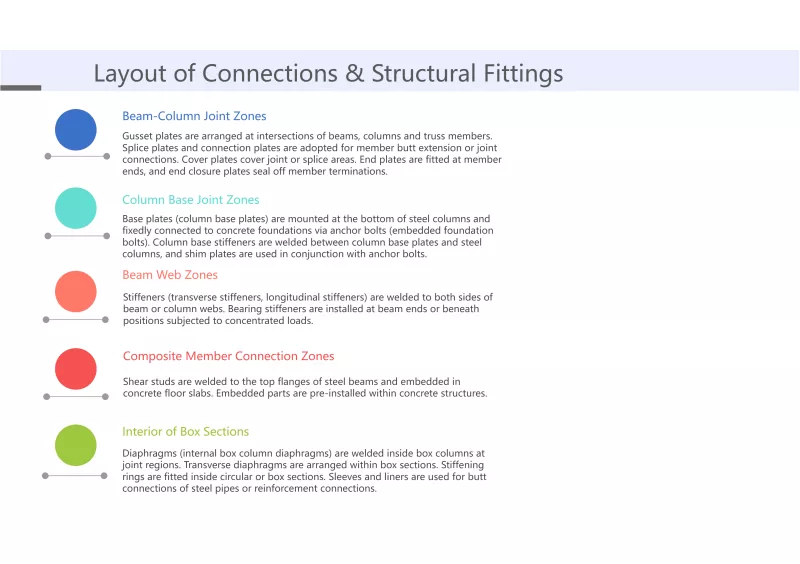

Verbindungen und Strukturbeschläge bestehen aus Knotenblechen, Versteifungen, Lagerversteifungen, Unterlegplatten, Verbindungsplatten, Verbindungsplatten, Abdeckplatten, Endabschlussplatten, Endplatten, Grundplatten, Stützenfußversteifungen, Stützenankerbolzen, hochfesten Bolzen, gewöhnlichen Bolzen, Kopfbolzendübeln, eingebetteten Teilen, Hülsen, Auskleidungen, Versteifungsringen, Membranen und Quermembranen. Versteifungen werden in Querversteifungen und Längsversteifungen unterteilt; Grundplatten umfassen Säulengrundplatten; Säulenankerbolzen werden auch als eingebettete Fundamentbolzen bezeichnet. Kopfbolzen werden auch Bolzenverbinder genannt; Membranen decken interne Membranen für Kastensäulen ab. Als wichtige Kategorie vonStahlkonstruktionKomponenten, Verbindungen und Strukturbeschläge bestimmen direkt, ob alle tragenden Elemente effektiv koordiniert arbeiten können und ob der Lastübertragungsweg kontinuierlich und zuverlässig ist.

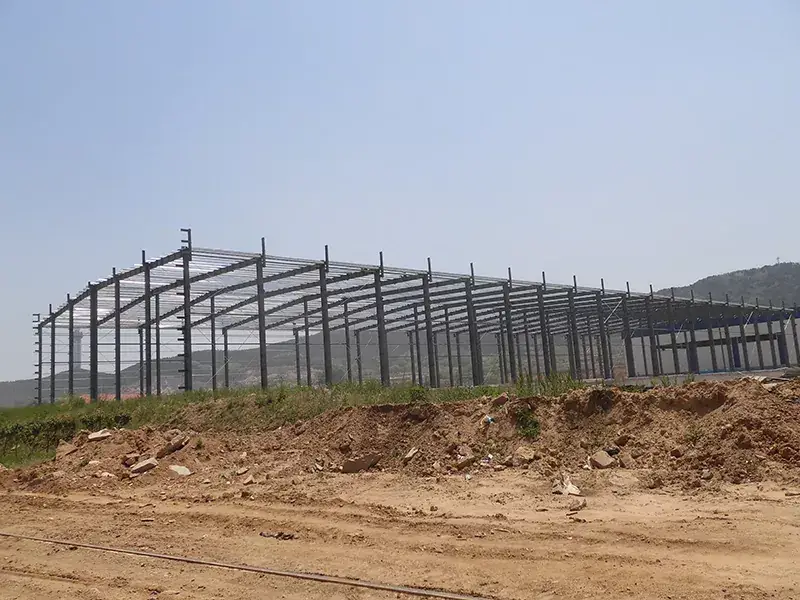

Bisher wurden alle vier Hauptkategorien von Stahlbauteilen nach struktureller Zusammensetzung sortiert. Alle oben genannten Komponenten werden auf Konstruktionszeichnungen von Stahlgebäuden gezeichnet, in die Kraftanalyse in Statikberechnungsberichten einbezogen und in den fertigen Bauwerken dauerhaft beibehalten. Die Kombination der Komponenten variiert je nach Projekttyp. Ein korrektes Verständnis der funktionalen Positionierung und Layoutlogik jedes Komponententyps ist eine Voraussetzung für die Erstellung genauer Mengenabrechnungen und die vernünftige Festlegung umfassender Stückpreise sowie die Grundlage dafür, dass die Entwurfsabsicht von Stahlkonstruktionen in sichere und zuverlässige physische Gebäude umgesetzt werden kann.
