Wie viel wissen Sie über diese Stahlkonstruktionsformen?

Da wir die vier Mainstream-Kernsysteme im behandelt habenStahlkonstruktionBeim letzten Mal in der Industrie wird EHSS Sie auch in dieser Ausgabe weiter in die Erkundung von Stahlkonstruktionen mitnehmen. In modernen Gebäuden mit zunehmender struktureller Komplexität und Tragfähigkeitsanforderungen werden häufig Tragwerksformen wie Gitterschalen, Tragseile, Balkentragwerke und betongefüllte Stahlrohre eingesetzt. Die in dieser Ausgabe vorgestellten Stahlkonstruktionstypen werden alle häufig im Ingenieurwesen mit ausgereiften technischen Systemen und entsprechenden unterstützenden Standards verwendet und dominieren ihre jeweiligen Segmentbereiche.

Die Gitterschalenstruktur ist, wie der Name schon sagt, eine gebogene Gitterstruktur, die einer Eierschale ähnelt. Sein Hauptmerkmal liegt in der Fähigkeit, gekrümmte Formen mit großer Spannweite wie Kuppeln und Bögen zu formen. Aufgrund seines eleganten Aussehens und der effizienten Kraftübertragung wird es häufig in großen Turnhallen, Ausstellungszentren, Planetarien und botanischen Gewächshäusern eingesetzt.

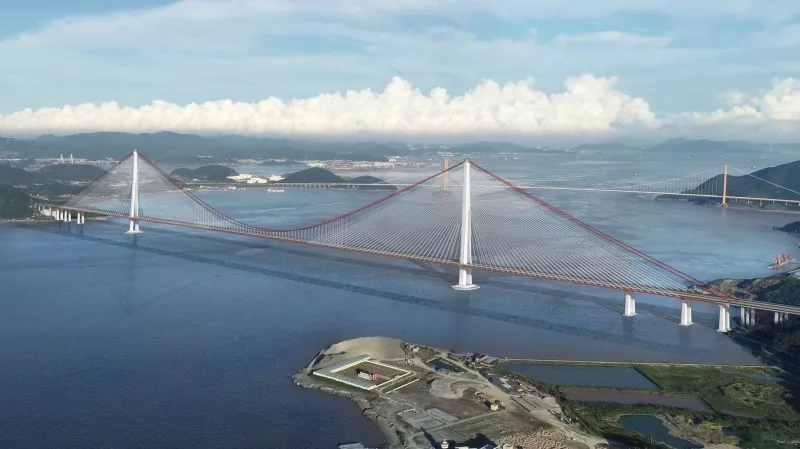

Aufhängungskonstruktionen nutzen hochfeste Stahlseile als Kernkomponenten und realisieren große Spannweiten, indem sie die Zugeigenschaft von Seilen nutzen. Sie zeichnen sich durch eine extrem große Spannkraft, ein geringes Eigengewicht und einen geringen Stahlverbrauch aus und werden hauptsächlich für Hängebrücken, große Stadien, Flughafenterminals und andere Projekte eingesetzt.

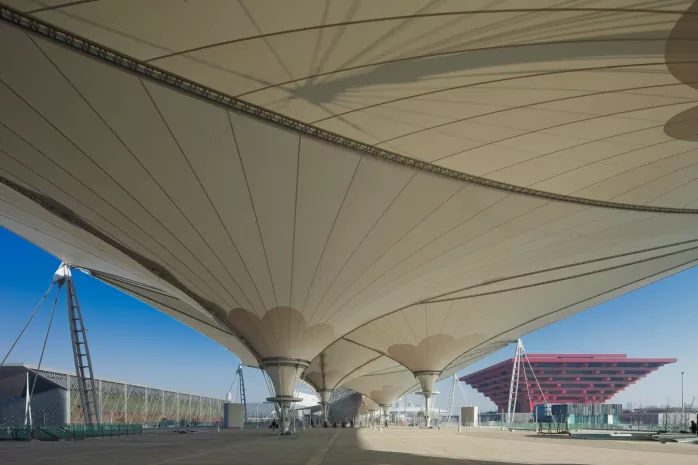

Die Kabelmembranstruktur ist die am weitesten verbreitete und am weitesten verbreitete Art aller Membranstrukturen und besteht aus Membranmaterialien zusammen mit Stahlkomponenten oder Stahlgerüsten. Die Membrangewebe sind üblicherweise mit PTFE oder PVC beschichtet. Es zeichnet sich durch geringes Gewicht, hohe Festigkeit und große Flexibilität zur Bildung komplexer, frei geformter, gekrümmter Oberflächen aus und wird häufig für Überdachungen, Landschaftsanlagen, Mautstationen und aufblasbare Veranstaltungsorte verwendet.

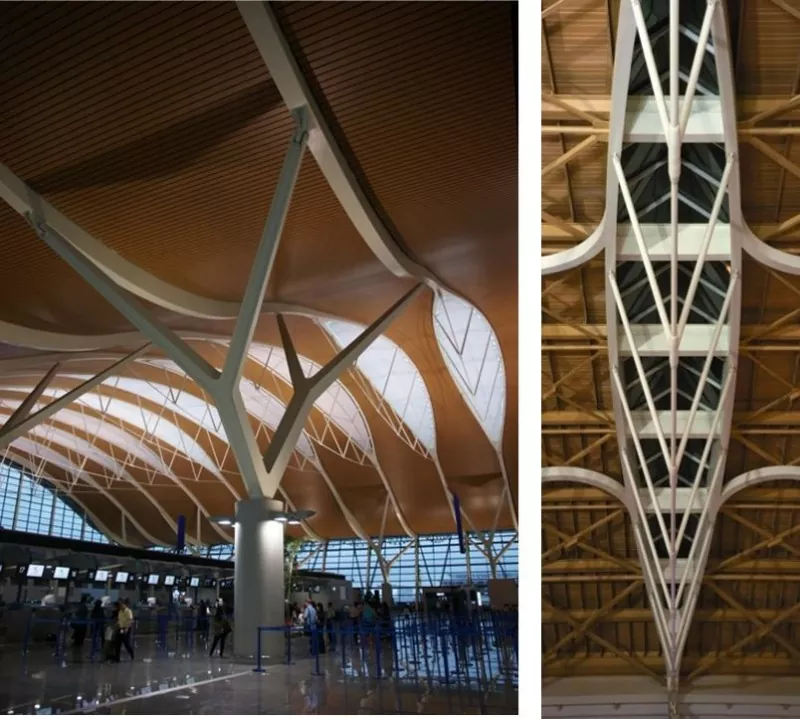

Eine durch Saiten getragene Struktur besteht aus starren Obergurten und flexiblen unteren Stahlkabeln, die durch Streben verbunden sind, wobei die starren Obergurte meist Stahlträger oder -fachwerke sind. Sie kann daher auch als eine Struktur interpretiert werden, die durch die Verbindung von Stahlträgern oder -fachwerken mit Stahlkabeln durch Streben gebildet wird. Die Balkenstrangstruktur ist die gebräuchlichste und typischste Form dieses Struktursystems mit massiven Stahlstegträgern als oberen Komponenten. Aufgrund ihres Selbstgleichgewichts und ihrer hervorragenden Spannfähigkeit werden seilgestützte Strukturen hauptsächlich auf Dächern mit großer Spannweite und in Flughafenterminals eingesetzt.

Unter einer mit Beton gefüllten Stahlrohrkonstruktion versteht man eine Struktur, bei der Stahlrohre mit Beton gefüllt sind, um die Tragfähigkeit und Duktilität erheblich zu verbessern. Es zeichnet sich durch eine hohe Tragfähigkeit und gute Duktilität aus und wird hauptsächlich als Druckelemente in Superhochhaussäulen, Bogenbrücken und weitgespannten Bauwerken verwendet.

Die in der vorherigen Ausgabe erwähnten Portalrahmen, Stahlrahmen, Stahlfachwerke und Gitterkonstruktionen zeichnen sich durch das größte Marktvolumen und die universellsten Einsatzmöglichkeiten aus und sind die erste Wahl für kleine und mittlere Fabriken, Hochhäuser und herkömmliche Großdachdächer. Im Gegensatz dazu handelt es sich bei den in dieser Ausgabe behandelten Gitterschalen, Aufhängungskonstruktionen, Kabelmembrankonstruktionen, Balkenstrangkonstruktionen und betongefüllten Stahlrohrkonstruktionen um spezialisierte Subsysteme, die auf Szenarien mit besonderen Spannweiten, Superhochhäusern, Leichtbaugehäusen und Verbundspannungsbedingungen zugeschnitten sind, und sie stellen heutzutage auch gängige und beliebte Stahlkonstruktionssysteme dar.

AlleStahlbausystemeDie in den beiden Teilen behandelten Themen haben deutliche Vorteile und ergänzen sich gegenseitig und bilden zusammen ein komplettes technisches Spektrum für den aktuellen Stahlbau. Konkret bildet die Stahlrahmenkonstruktion den Grundstein für die ausgesteifte Stahlrahmenkonstruktion; Gitterschalen und Raumgitter fallen als parallele Formen beide in die Kategorie der räumlichen Gitterstrukturen; Hänge-, Seilmembran- und Seiltragwerke können mit Fachwerken und Gittern zu weitgespannten Systemen kombiniert werden; Kaltumgeformte dünnwandige Stahlkonstruktionen werden hauptsächlich in Stahlleichtbausystemen eingesetzt; und betongefüllte Stahlrohrkonstruktionen gehören zu den Stahl-Beton-Verbundtragsystemen.

Bei der Auswahl von Strukturtypen für praktische Projekte muss eine umfassende Bewertung auf der Grundlage von Gebäudefunktionen, Spannweitenbedingungen, Wirtschaftsindikatoren und Anforderungen an den Bauzeitplan durchgeführt werden, um die optimale Lösung zu ermitteln. Bleiben Sie dranEHSSOffizielle Kanäle für professionellere technische Updates zu Stahlkonstruktionen. Mit 21 Jahren Erfahrung in der Herstellung und Installation von Stahlkonstruktionen bieten wir umfassende technische Unterstützung für Ihre Projekte mit soliden professionellen Fähigkeiten.
