Verstrebtes Stahlrahmensystem: Warum Hochhäuser standhaft bleiben？

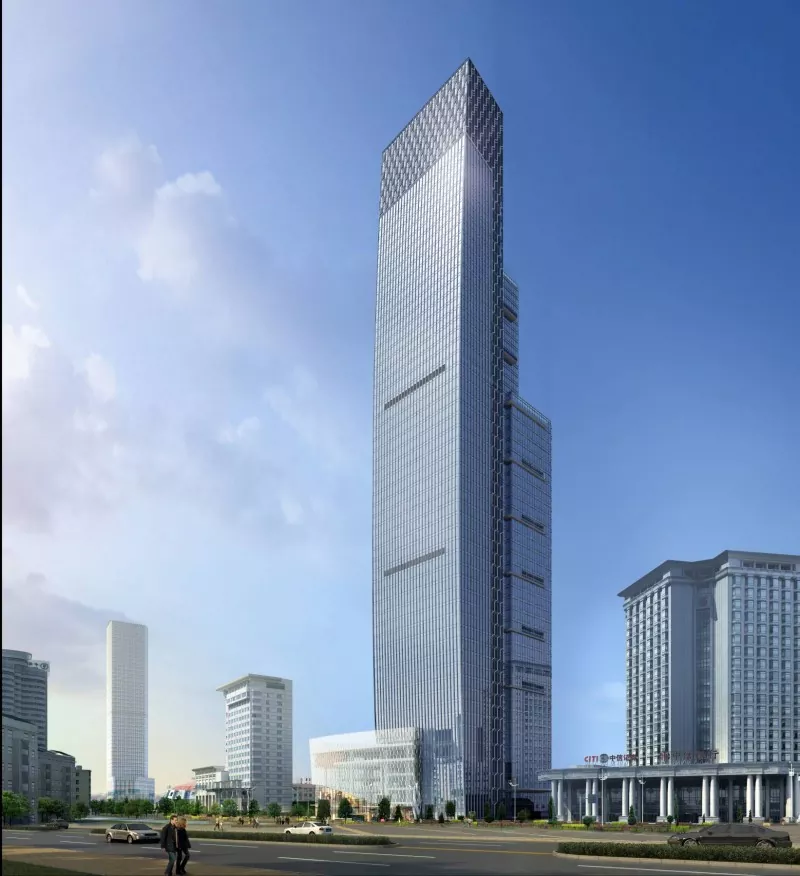

Aufgrund der Knappheit moderner Landressourcen und des Drucks durch das Bevölkerungswachstum ist vertikales Bauen zu einem unvermeidlichen Trend in der zeitgenössischen Architektur geworden. Moderne Wolkenkratzer ragen hoch in den Himmel und ragen empor. Was hält sie relativ stabil gegenüber starkem Winddruck in der Troposphäre und ermöglicht es ihnen, Erdbeben sicher zu überstehen? Um diese Frage zu beantworten, werfen wir einen genaueren Blick auf die VerstrebungStahlrahmensystem.

Traditionelle reine Rahmenkonstruktionen zeichnen sich durch flexible Grundrisse und eine hohe Raumausnutzung aus. Sobald die Gebäudehöhe jedoch eine bestimmte Grenze überschreitet, zeigt sich der Mangel an unzureichender seitlicher Struktursteifigkeit. Es gibt zwei Hauptlösungen, um dieses Problem anzugehen: die Vergrößerung der Querschnitte von Trägern und Stützen oder die Installation von Aussteifungssystemen. Ersteres führt zu einem starken Anstieg des Stahlverbrauchs, letzteres zeichnet sich durch eine bessere Wirtschaftlichkeit aus. Daher sind ausgesteifte Stahlrahmensysteme die optimale Wahl für Hochhäuser.

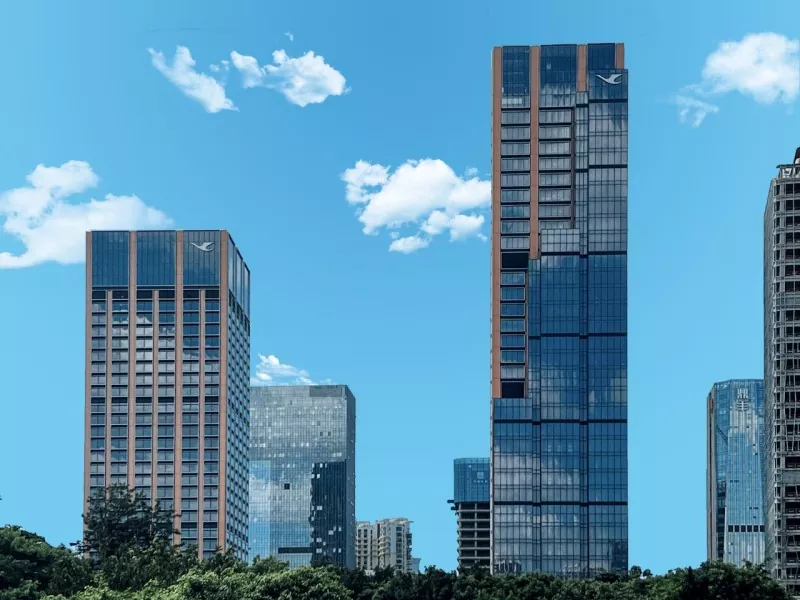

Die grundlegende Logik des verstrebten Stahlrahmensystems liegt in der rationalen Anordnung der Aussteifungselemente, um einen kollaborativen Tragmechanismus zu bilden: Der Stahlrahmen trägt vertikale Lasten, während die Streben horizontalen Kräften standhalten. Ein Bürogebäude in Xiamen verwendet ein Struktursystem aus Stahlrahmen und konzentrischen Streben. Am Sockel des Gebäudes werden tragende, knickbegrenzte Streben (BRBs) installiert, die die Duktilitätsvorteile von Stahlkonstruktionen voll ausnutzen und die seismische Leistung der Struktur erheblich verbessern.

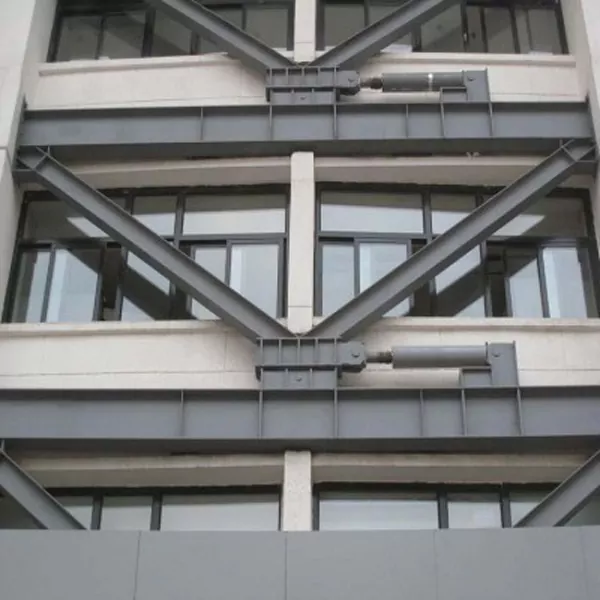

Es gibt drei gängige Arten von ZahnspangenStahlrahmensysteme. Der Concentrically Braced Frame (CBF) ist die klassischste Aussteifungskonfiguration, deren Kernmerkmal darin besteht, dass sich die Schwerpunktachsen der Aussteifungselemente in der Mitte der Balken-Stützen-Verbindungen schneiden. Es verfügt über eine hohe Steifigkeit und kann horizontale Verschiebungen wirksam kontrollieren. Der Unterschied zwischen exzentrisch verstrebten Rahmen (EBF) und CBF liegt im Versatz seiner Verstrebungsachsen, wodurch die hohe Steifigkeit konzentrischer Verstrebungen mit der Duktilität reiner Rahmen kombiniert werden kann. Energieableitende, verstrebte Rahmen basieren auf Energieableitungs- und Dämpfungsvorrichtungen, um ein ideales Querkraftwiderstandssystem zu bilden.

In der praktischen Technik ist die Buckling-Restrained Brace (BRB) die vorherrschende Lösung und eine weiterentwickelte Variante konzentrisch verstrebter Rahmen. Es beseitigt das Problem des Knickversagens herkömmlicher konzentrischer Streben unter Druck und Biegung. Bestehend aus einer Kernstahlplatte, einem äußeren Halterohr und ungebundenem Füllmaterial geben BRBs unter Last nach, ohne zu knicken, um Energie abzuleiten, und erreichen so die gleiche Zug- und Drucktragfähigkeit sowie eine satte Hystereseleistung.

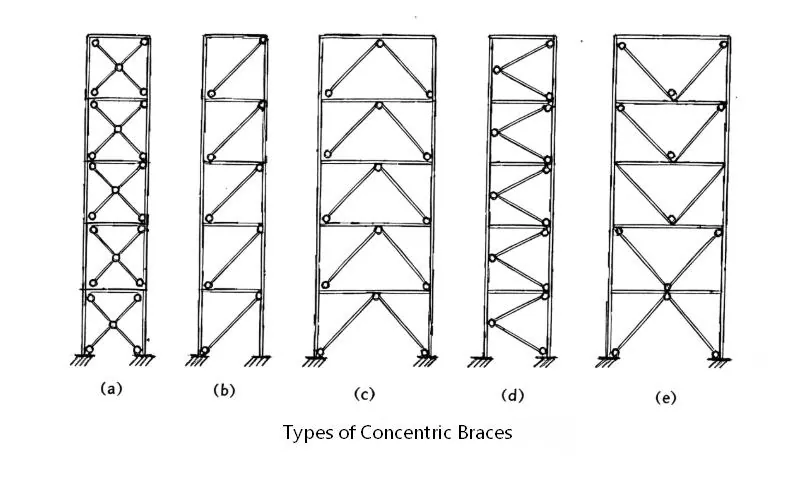

Darüber hinaus umfasst CBF hauptsächlich Diagonal Bracing, Chevron Bracing (Inverted V-Bracing), V-Bracing, X-Bracing (Cross Bracing) und K-Bracing. EBF besteht hauptsächlich aus D-Typ- (Gate-Typ-), K-Typ-, V-Typ- und Y-Typ-Verstrebungen.

Die spezifische Form der VerstrebungStahlrahmensystemeDie Auswahl erfolgt auf der Grundlage der seismischen Anforderungen und der Höhe des Gebäudes. Im Allgemeinen zeichnen sich herkömmliche konzentrische Streben durch niedrige Kosten und hohe Steifigkeit aus, exzentrische Streben bieten eine günstige Duktilität und ein starkes Energiedissipationsvermögen, und knickhemmende Streben bieten eine überlegene seismische Leistung. Verstrebte Stahlrahmensysteme ermöglichen Hochhäusern und Superhochhäusern, starken Winden und Erdbeben standzuhalten, und bieten darüber hinaus zuverlässige strukturelle Lösungen für die vertikale Stadtentwicklung. Mit 21 Jahren umfassender Erfahrung ist EHSS ein professioneller Hersteller, der sich auf die Herstellung und Installation von Stahlbauteilen spezialisiert hat. Bleiben Sie auf dem Laufenden bei EHSS, um weitere professionelle technische Informationen zu Stahlkonstruktionen zu erhalten.
